王明偉1，妙磊1，吳迪1，蔡世銘1，王宗強1，俞建榮2
(1.大連工業大學機械與自動化學院，遼寧大連116034；2.浙江靖凱模塑科技有限公司，浙江臺州317108)
摘要：通過對汽車后閱讀燈外殼結構分析，設計出“兩模四腔”的雙色注塑模具。針對第一次注射成型，采用“4點針閥式熱流道+點澆口”的進膠方式，針對第二次注射成型，采用“1點針閥式熱流道+U形冷流道+潛式澆口+輔助澆口”的進膠方式，從而完成澆注系統的設計，通過CAE模流分析對澆注系統的合理性進行了驗證，其中輔助澆口的設計，避免了澆口縮痕的產生。設計了模具的成型系統，針對產品尺寸精度要求較高的特點，模具采用鑲拼式結構，針對二次注塑排氣困難的情況，在型腔上設計了寬度5mm、深度0.5mm的排氣槽，避免產品出現困氣燒焦；優化了模具的冷卻系統，提高了產品冷卻效率，避免了產品變形；設計了模具的頂出系統，采用“頂針+直頂桿+斜頂桿”的頂出方式，在頂出的同時利用澆口鑲件剪掉潛式澆口凝料。塑件頂出后利用機械手進行取件，完成自動化生產，提高了生產效率。汽車后閱讀燈外殼模具結構設計合理，生產精度較高，經過實際生產驗證發現模具運行安全穩定，成型產品質量達到設計要求。
關鍵詞：汽車后閱讀燈外殼；雙色注塑模具；模流分析；熱流道；澆注系統
雙色注塑也叫雙料注射、重疊層注射，屬于多組分注塑的一種，是將兩種不同的材料注射到同一套模具中，從而實現將分離的兩部分零件結合在一起的成型工藝，材料選擇可以是兩種不同顏色的同種材料，也可以是兩種不同材料(軟硬膠注塑)[1-3]。相比于傳統的單色注塑，雙色注塑有許多優點：塑件外觀新穎，色彩絢麗；產品造型豐富多樣；塑件產品的生產效率和附加價值得到提高。雙色注塑已逐步應用到更多行業領域[4]，但雙色注塑不僅要用到結構比較復雜的雙色注塑機臺，模具也需要專門設計制造，而且雙色注塑工藝也更加復雜，注塑制品容易發生混色、脫落等質量缺陷[5]。
后閱讀燈外殼屬于汽車內飾件中的外觀零件，主要功能是提供汽車后排照明，并起到裝飾車內頂部的作用，因此，注塑過程中該塑件不允許出現明顯熔接線、縮痕、沖痕等缺陷。由于后閱讀燈外殼的成型工藝為雙色注塑，產品的兩部分不能發生脫落現象，以避免傷害車內乘客。后閱讀燈外殼與其他零件還有裝配關系，需要控制產品的翹曲變形量。
筆者分析了汽車后閱讀燈外殼的產品結構與成型工藝要求，設計了“兩模四腔”的雙色注塑模具。通過CAE分析模擬，針對模具澆注系統，確定了第一次注射成型(以下簡稱第一射)采用“4點針閥式熱流道+點澆口”的進膠方式，第二次注射成型(以下簡稱第二射)采用“1點針閥式熱流道+U型冷流道+潛式澆口+輔助澆口”的進膠方式，CAE分析模擬了澆口的進膠情況，確保了澆口位置及類型的合理，為后期模具設計及制造提供了保障[6]。
1 產品結構分析

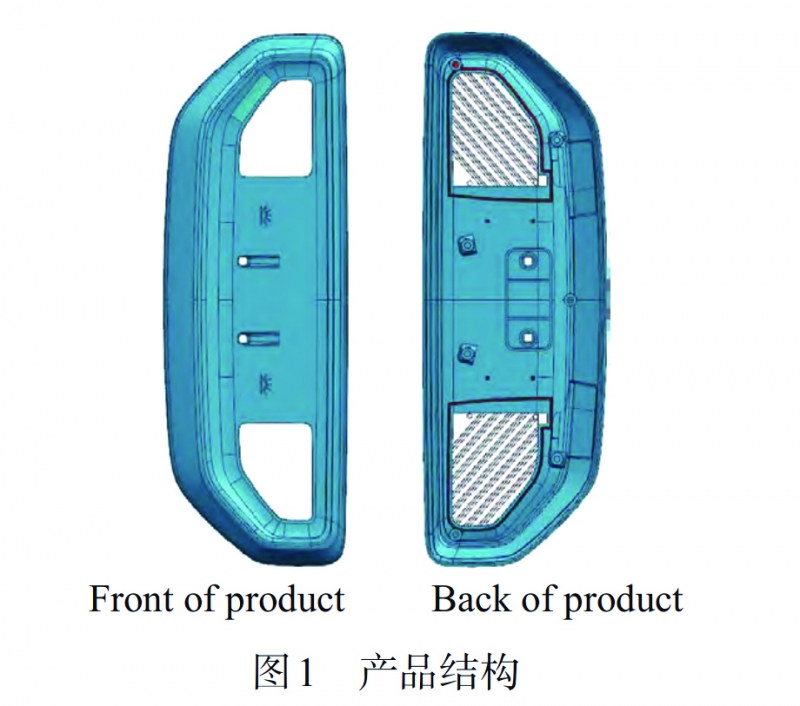

汽車后閱讀燈外殼產品結構如圖1所示，產品尺寸為208.6mm×72.31mm×15.7mm。圖中藍色部分(實際產品為黑色高光部分)壁厚為2.5mm，透明部分壁厚為4.8mm，兩部分結構壁厚均勻。產品外表面光滑，中間有兩個斜坡過渡的孔結構，兩個方孔尺寸為3.4mm×3.4mm，透明部分對稱分布在產品兩側。產品透明部分背面造型設計呈鋸齒狀能夠更好地折射光線，保證照明作用，邊緣有兩根定位柱，起到加強固定作用。圖中藍色部分背面設計有7個螺釘安裝孔，內徑為2.50mm，外徑為4.70mm，起裝配作用；4根直徑1.4mm的定位柱，起定位防錯作用。為保證成型過程中封膠到位，兩個塑件必須具有相同的尺寸基準[4]。
由于雙色注塑不是簡單地將傳統單色注塑疊加成型，因此設計模具時不僅要考慮注塑過程中的充填平衡、產品結構拔模角度到位、表面無縮痕等問題，還要考慮兩次注塑的封膠問題[1]，一般第一射的產品參與第二射時型腔的封膠[7]。

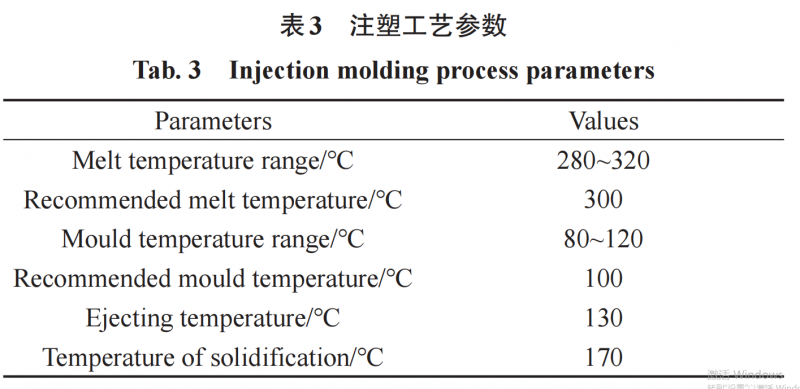

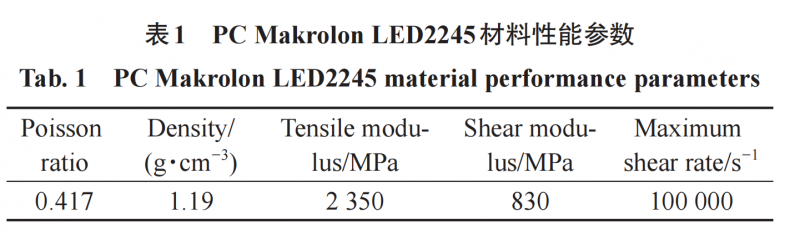

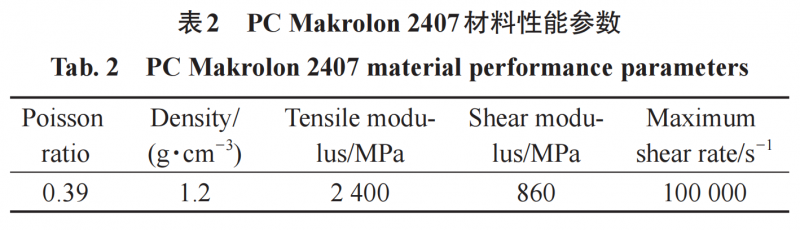

汽車后閱讀燈外殼選用科思創的兩種牌號的聚碳酸酯(PC)材料，PC材料具有耐沖擊、尺寸穩定、透光性良好等特點[3,8]，其中透明部分的材料牌號為MakrolonLED2245，黑色高光部分的材料牌號為Makrolon2407。PC的收縮率為0.5%，兩種PC材料具體的性能參數見表1和表2，兩次注塑材料的工藝參數見表3。

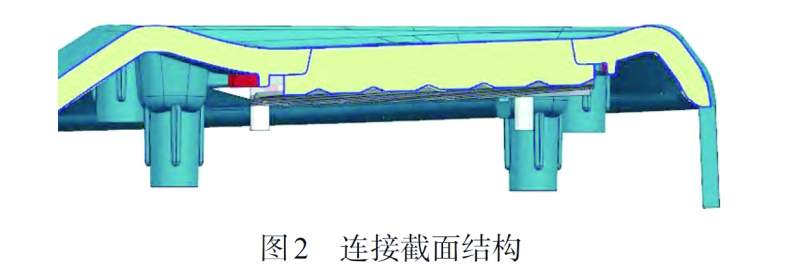

產品透明部分與黑色高光部分連接截面如圖2所示，呈L形，起到增加結合區域面積的作用，從而增強了兩部分之間的黏結強度，且第一射和第二射都采用PC材料，這樣材料的融合性和黏結性更好，降低了零件在汽車運動時以及極端環境下結合面開裂的風險[9]。
2 汽車后閱讀燈外殼CAE分析
2.1澆注系統的建立

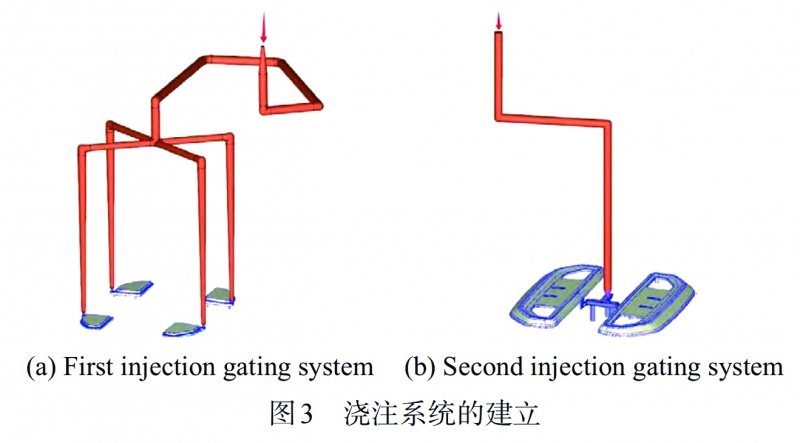

第一射不允許在外殼表面留下澆口痕跡[2]，故針對第一射澆注系統采用“4點針閥式熱流道+點澆口”的進膠方式；第二射不允許出現澆口縮痕，故針對第二射澆注系統采用“1點針閥式熱流道+U形冷流道+潛式澆口+輔助澆口”的進膠方式。第一射熱流道直徑為10mm，熱流道澆口直徑為5mm~1.5mm，軟件會自動優化熱流道各接口，接口類型為SMT-2Cir-I；第二射熱流道直徑為10mm，熱流道澆口直徑為3~10mm，U形冷流道尺寸為8mm×6mm，潛式澆口尺寸為4.5mm×2.3mm，輔助澆口尺寸為11mm×10mm×1.5mm。第一和第二射的澆注系統如圖3所示，為滿足模具固定圈位置要求及流道平衡，第一射主熱流道設計為異形熱流道。
2.2CAE模流分析結果

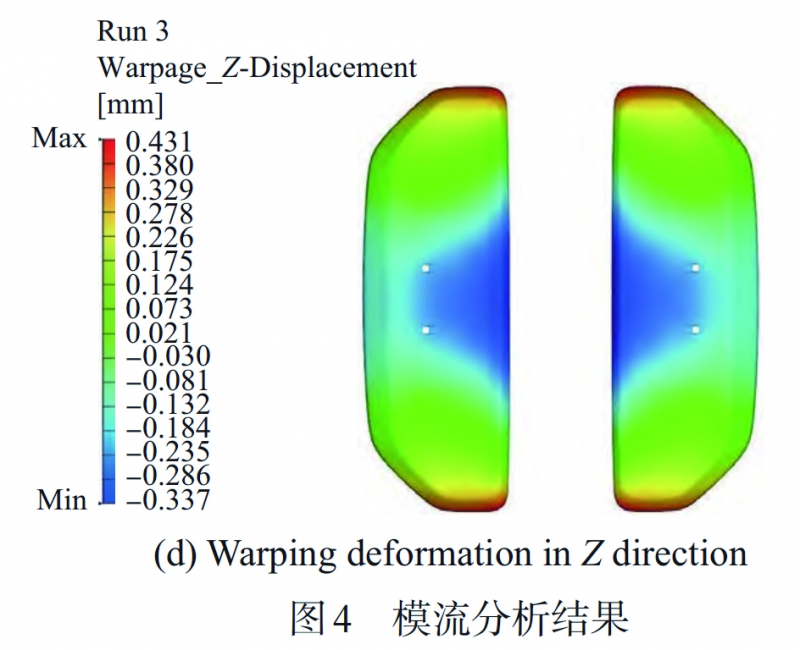

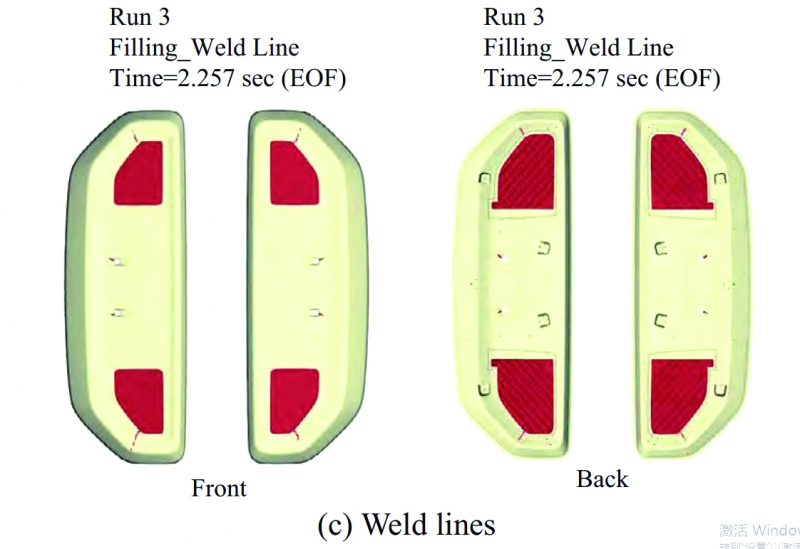

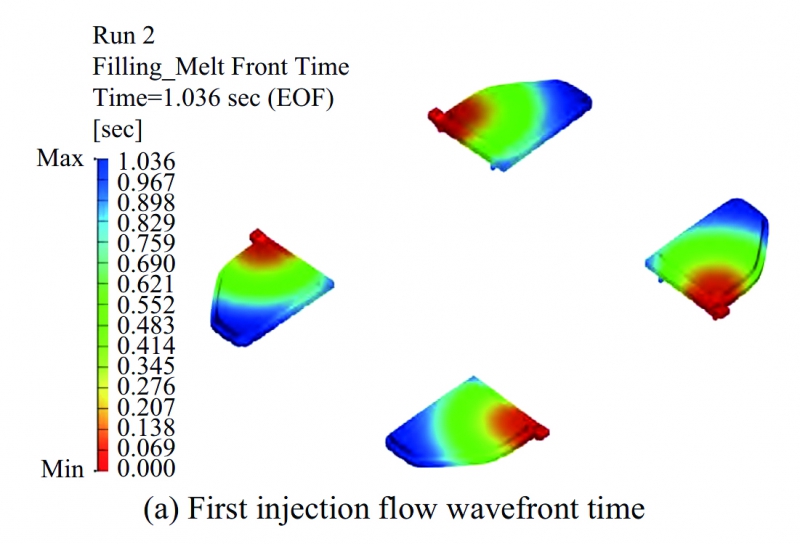

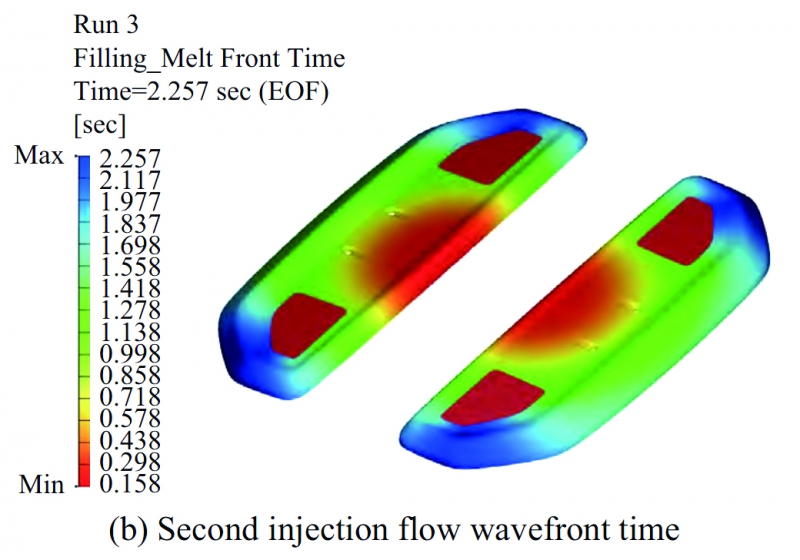

在Moldex3D中設定分析順序、成型條件及計算參數，兩次注塑的CAE分析順序都設置為“填充+保壓+冷卻+翹曲”。采用第一射的默認工藝參數(填充時間1.03s，熔體溫度300℃,模具溫度100℃,最大保壓壓力160MPa，保壓時間10.2s，冷卻時間22.4s)和第二射的默認工藝參數(填充時間2.25s，熔體溫度300℃,模具溫度100℃,最大保壓壓力160MPa，保壓時間6.37s，冷卻時間14.8s)進行模流分析。在進行第二射的計算參數設置中，把第一射定義為塑料嵌件，在“計算參數-多材質射出成型”中要選擇前一射組別的ID，為了分析更精確還要重新計算前一射組別，分析結果如圖4所示。由圖4a和圖4b可知，第一射和第二射分別在1.036s和2.257s填充完成，填充末端無短射現象，澆注系統設計合理；由圖4c可知熔接線情況，發現熔接線都是由孔結構引起的，無法避免；由圖4d可知產品Z向的最大翹曲變形量為0.431mm，滿足裝配方向0.5mm的要求。
3 汽車后閱讀燈外殼模具設計
3.1分型面位置選擇

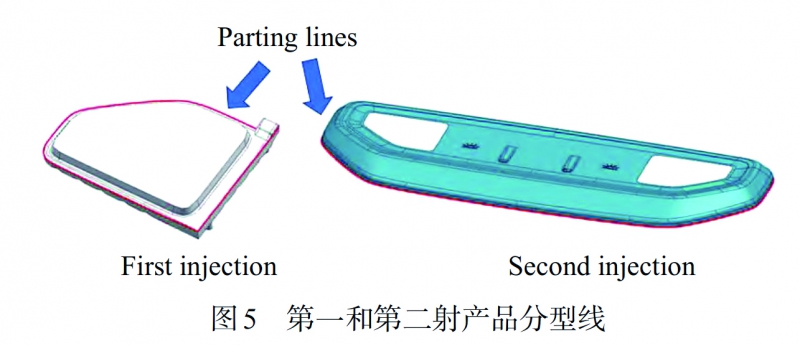

分型面是動模和定模的接觸面，能夠在模具分開后取出產品和澆注系統。分型面選擇的原則：選擇產品的最大截面，使產品在開模時脫出定模并留在動模內，以便取出產品[10]。第一射和第二射產品分型線位置如圖5紅色線條所示，分型面為分型線在UG軟件中拉伸、橋接等操作形成。
3.2成型系統設計

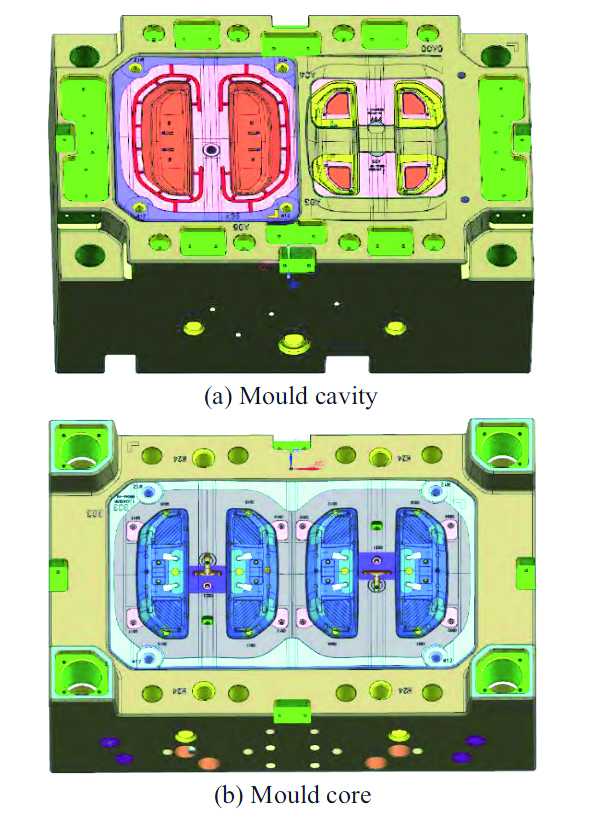

在模具中和塑件接觸用來形成塑件結構的零件都是成型零件，比如型芯、型腔、頂桿等，所以成型系統的設計、鋼材選用、加工精度等直接影響產品成型的質量[11-12]。一般要求成型零件具有較好的力學性能、較高的表面質量和成型精度，保證整體模具的設計壽命，滿足產品的外觀和尺寸要求，所以成型系統的設計在整個模具設計過程中非常重要[13]。后閱讀燈外殼的表面質量要求較高，為了模具的加工精度及后續方便保養，型芯、型腔的結構均采用鑲拼式，成型零件直接鑲嵌在型芯、型腔中。型腔、型芯的三維設計如圖6所示。型腔尺寸為660mm×450mm×189mm，型芯尺寸為660mm×450mm×245mm，鋼材選用江蘇隆昌興新材料科技有限公司的葛利茲1.2738HH模具鋼。為了提高模具使用壽命，在型芯、型腔邊緣設置耐磨板和承壓板。為避免雙色成型工藝中二次注射階段因氣體滯留引發的熱降解現象，在型腔關鍵區域?qū)嵤┝私Y(jié)構化排氣系統優化設計。根據經驗，確定采用寬度5mm±0.1mm、深度0.5mm±0.05mm的半圓形截面排氣槽結構參數[14]，可以避免注塑時困氣的出現，同時在模具的四個角設計虎口結構，起到鎖模、定位作用[7]。
3.3澆注系統設計
后閱讀燈外殼對外觀質量要求較高且需大批量生產，因此選用針閥式熱流道。熱流道的設計需確保填充平衡，尤其是多分流道系統應保證熔融塑料同時進入模具型腔。具體設計如下。
第一射：采用針閥式熱流道，設計一個主流道和4個分流道，分別用于成型4個零件，為滿足模具固定圈的位置要求及流道平衡，第一射主熱流道設計為異形熱流道。
第二射：設計一個主熱流道，并在熱流道與澆口之間增設一段冷流道以實現分流。冷流道的截面形狀包括圓形、U形、矩形和梯形，為便于加工，選用U形冷流道，為避免出現表面沖痕及澆口縮痕的產生，設計潛式澆口及輔助澆口的進膠方式。

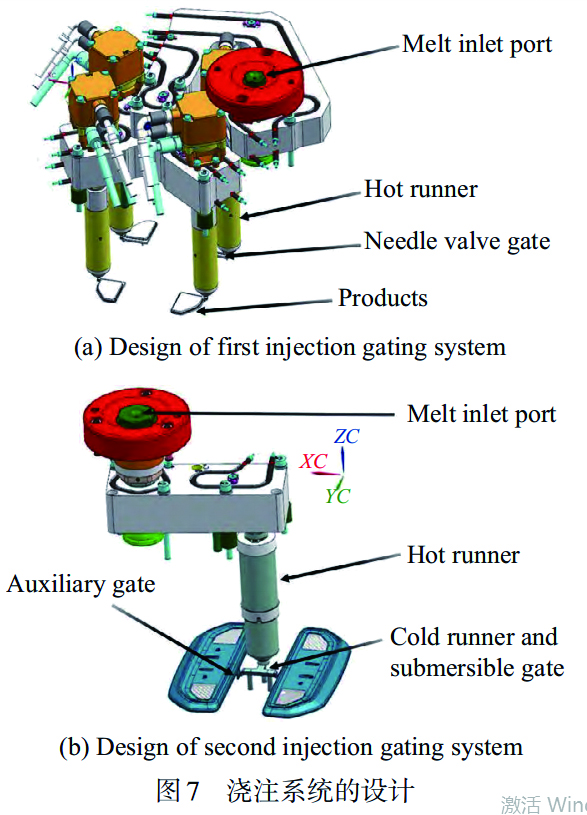

綜上所述，模具第一射澆注系統采用“4點針閥式熱流道+點澆口”的進膠方式；第二射澆注系統采用“1點針閥式熱流道+U形冷流道+潛式澆口+輔助澆口”的進膠方式。為預防成型產品外觀不良，在冷流道末端設置了冷料井。兩次的澆注系統設計如圖7所示。
3.4冷卻系統設計
模具冷卻系統是否合理關系到產品的成型質量和生產效率，在注塑周期中，冷卻時間占整個周期的70%，且模具95%的熱量是通過冷卻系統帶走的，合理的冷卻系統能提高塑件的成型質量，減少翹曲變形和殘余應力[8]。
根據設計經驗，冷卻水路直徑的設計范圍為8～14mm；水路至零件的距離為水路直徑的1.5～2倍；水路間距為水路直徑的2～3倍；進入模具的冷卻水溫度需接近模具表面溫度，冷卻水的入模溫度和出模溫度之間差異需控制在5℃以內；水流雷諾數控制在10000以上，保證穩定紊流狀態，增強傳熱效果[15]。

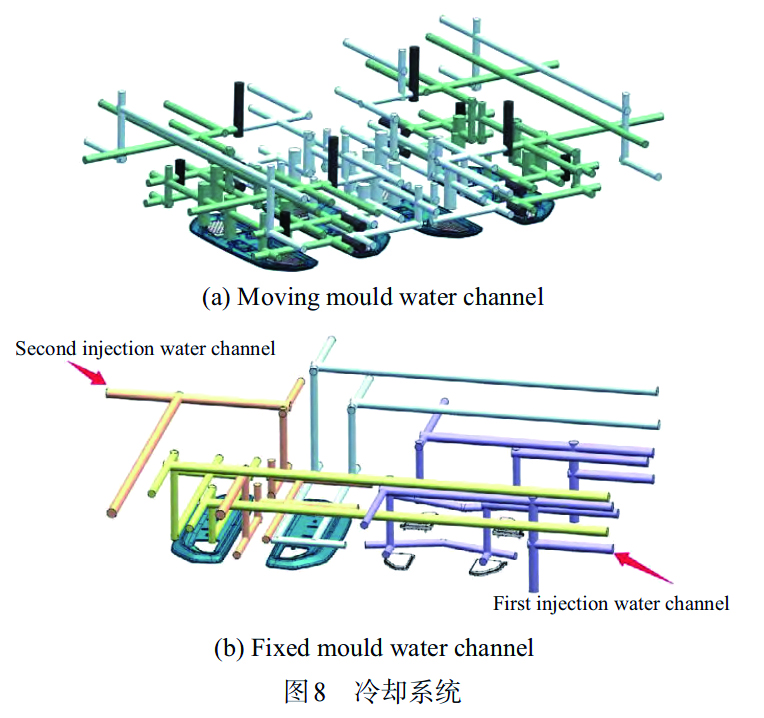

由于后閱讀燈外殼形狀較規則，在冷卻系統中采用直通式冷卻水路，使水道沿著產品四周排布，從而能夠快速均勻地使零件冷卻。兩次注塑的動模水路完全相同，如圖8a所示，水路圍繞在產品周圍，動模選用直徑為9mm的冷卻水管，因第一射產品為厚壁結構，容易堆積熱量，為提高冷卻效率，防止變形，在背面采用隔板式水路，水管直徑為15mm。因第一射和第二射產品結構不同，分別設計了第一射和第二射的定模冷卻水路，如圖8b所示，選用直徑為11.5mm的冷卻水路，在靠近產品的地方為了避開熱流道選用直徑為9mm的水路。上述冷卻水路的設計能夠更好地縮短冷卻時間，提高生產效率，防止產品變形。設計冷卻水路時需要避開其四周的滑塊、司筒、頂桿等相關的零件，水路與其他模具部件也有一定的距離要求，以避免漏水[7,11]。全部冷卻水路通過軟管連接。
3.5頂出系統設計
產品在模具中進行冷卻時會對型芯產生包緊力。冷卻過程結束后，需要利用模具的頂出系統將塑件推出完成最后的脫模。模具頂出要求零件能夠平穩地出模，產品不能出現頂針印、頂針頂高導致產品破損和受力不均傾斜頂出等情況[16]，因此將頂桿和頂針均勻地分布在產品背面。在頂針與產品接觸的端面做網格紋，能夠防滑、避免塑件黏模并使模具更好地排氣。

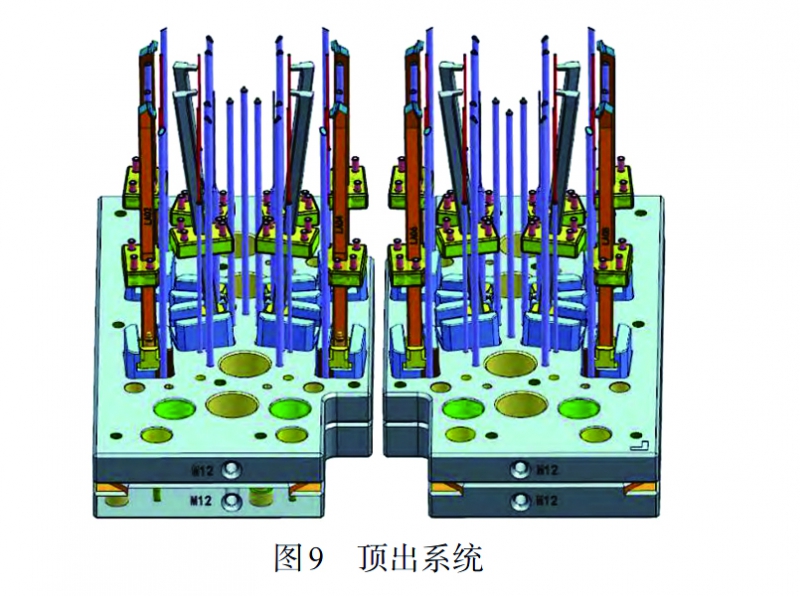

在本模具中，由于第一射不需要頂出動作，因此只需要設計第二射時的頂出系統。產品整體不存在倒扣、側孔等結構，故采用“頂針+直頂桿+斜頂桿”即可滿足頂出動作，模具的頂出系統如圖9所示，頂針、直頂桿、斜頂桿均勻地分布在模具推板上，當模具完成冷卻過程打開后，頂出油缸會帶動所有頂針、頂桿及頂塊將產品塑件和澆口頂出，澆口鑲件完成潛式澆口和輔助澆口的分離，機械手完成取件后頂出機構在復位彈簧的彈力作用下推動推板，推板再帶動頂桿等部件進行精確復位。
3.6模具裝配及工作流程

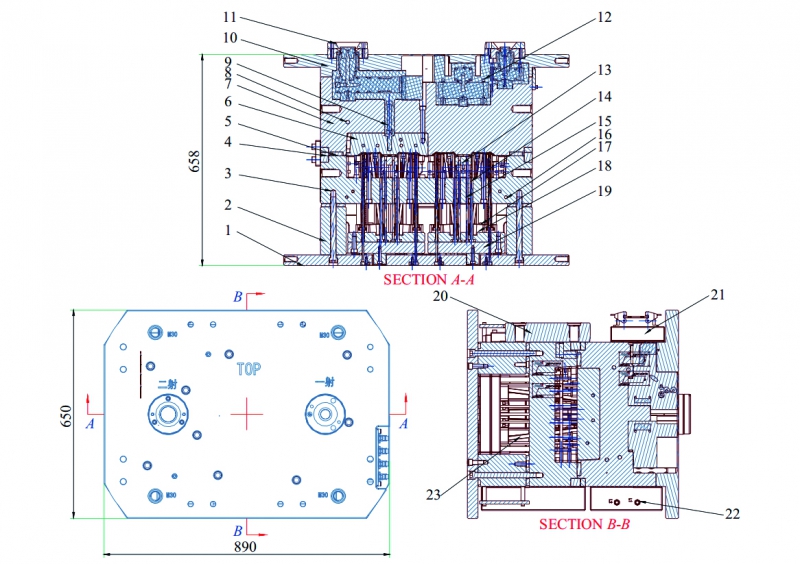

汽車后閱讀燈外殼注塑模具裝配圖如圖10所示。模具整體尺寸為890mm×658mm×650mm，模具屬于“兩模四腔”雙色注塑模具，采用該模具進行注塑的整個工作流程為：首先進行模具安裝工作，將模具通過定位圈安裝固定在注塑機臺上的模板之間，然后接通熱流道線路、水路、模溫機、油路、限位開關等，并對模具進行檢查，看是否有生銹、頂針動作異常等；對熱流道進行加熱，達到設定溫度后，將塑料粒子加入注塑機臺的加熱位置使塑料粒子熔融，然后熔融塑料通過注塑機螺桿的擠壓經模具熱流道最后注射進模具型腔中，模具完成第一射后開模，第一射產品留在動模側，該產品的背面結構及兩個定位柱起加強固定作用，因此第一射的產品沒有發生相對位移，不影響第二射的注塑；由旋轉臺帶動模具動模旋轉180°后合模開始第二次注塑，注塑完成后模具再次開模，頂針板推動頂針、頂桿進行頂出過程，斜頂桿用于BOSS柱(螺絲柱)部位滑塊的退出，頂針頂出零件及澆口脫模，同時輔助澆口與潛式澆口在澆口鑲塊的作用下完成分離；機械手取件后，模具頂出系統完成復位。模具繼續旋轉180°后開始下一周期循環注塑生產，每個成型周期都生產一模第一射產品及一模后閱讀燈外殼完整產品。
1—Moving platen；2—Spacers；3—Moving mould ；4—0° precise positioning；5—Pressure-bearing plate；6—Wear-resistant blocks；
7—Fixed mould core；8—Fixed mould water channel；9—Hot runner；10—Fixed platen；11—Positioning ring；12—Hot runner retainer plate；
13—Gate insert；14—Sprue pin；15—Direct ejection pin；16—Moving mould water channel；17—Support head；18—Universal slide seat；
19—Ejector plate；20—Hoisting mould block；21—Hot runner connector；22—Water channel connector；23—Angular ejector pin
4 實際生產驗證

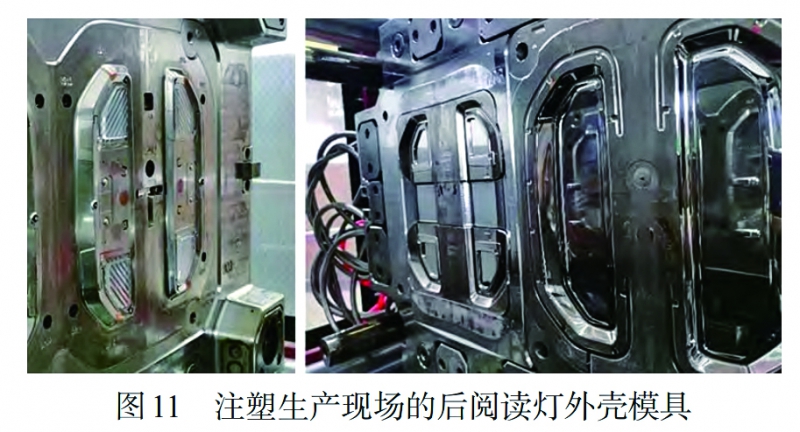

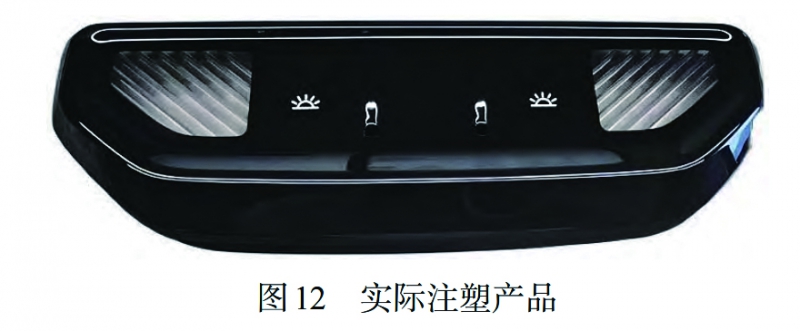

最后對裝配后的模具進行現場生產驗證，注塑過程中的后閱讀燈外殼模具如圖11所示。采用CAE分析得到的最優工藝參數組合進行試制，所得注塑產品如圖12所示，產品表面光潔，無縮痕等問題，經過實際裝車驗證，產品翹曲變形在公差范圍內，裝車效果較好。
5 結論
(1)針對雙色汽車后閱讀燈外殼的結構特點，設計了“兩模四腔”雙色注塑模具?；贑AE分析結果，確定了模具的澆注系統設計方案：第一射澆注系統采用“4點針閥式熱流道+點澆口”的進膠方式；第二射澆注系統采用“1點針閥式熱流道+U形冷流道+潛式澆口+輔助澆口”的進膠方式。其中，輔助澆口的設計有效避免了澆口縮痕及人工修剪澆口時缺陷的產生，并通過CAE分析澆注系統進行了驗證。
(2)確定模具的分型面位置，設計了模具的成型系統、澆注系統、冷卻系統和頂出系統。針對第一射塑件作為第二射產品封膠位時易出現的困氣燒焦現象，在型腔上設計了寬度為5mm、深度為0.5mm的排氣槽。該排氣槽的設計顯著改善了困氣現象，避免了因氣體滯留導致的燒焦缺陷，從而提升了產品的成型質量。
(3)對模具進行裝配后進行了試模驗證，試模產品無明顯外觀質量缺陷，且尺寸精度滿足裝車要求，完全達到了設計目標。試模結果表明模具結構設計合理，同時與機械手結合實現了自動化生產，顯著提高了生產效率。本次模具設計為雙色注塑模具的設計與優化提供了實踐參考，對類似產品的模具開發具有一定的借鑒意義。
參考文獻
[1]趙利平，溫煌英，羅哲，等.汽車燈飾面蓋零件熱流道雙色注塑模具設計[J].工程塑料應用，2022，50(3):96?100.
[2]束偉軍，鄔新橋.汽車后尾燈燈罩雙色注射模設計[J].模具制造，2020，20(3):40?43.
[3]郝加杰，石波，鐵盛武，等.汽車前大燈燈罩倒裝雙色注塑模具設計[J].工程塑料應用，2022，50(7):91?98.
[4]劉峰，阮余發，段小敏，等.車載DVD按鍵雙色注塑模具設計[J].塑料，2020，49(4):69?72.
[5]陳洪土，張維合.車載探測雷達固定架雙色注塑模設計[J].中國塑料，2021，35(6):106?110.
[6]周紀委，王明偉，張文超，等.基于灰色關聯分析的汽車霧燈燈罩注塑成型工藝優化[J].塑料科技，2022，50(12):74?79.
[7]翁禮杰，彭賢峰，傅瑩龍，等.汽車激光雷達蓋板的雙色注塑模具設計[J].塑料，2024，53(3):50?55.
[8]傅超.基于BP-NSGAⅡ的雙色貫穿燈注塑工藝參數多目標優化與模具設計[D].鎮江：江蘇大學，2023.
[9]姚震，郭國俊，李金國，等.汽車格柵面罩對射式雙色疊層注塑模具設計[J].中國塑料，2023，37(7):115?121.
[10]林華釗.汽車密封殼體精密雙色注塑模具的優化設計研究[D].廣州：華南理工大學，2017.
[11]徐以國，王偉國.汽車3D內飾件雙色注射模設計[J].模具工業，2020，46(9):43?48.
[12]周紀委，王明偉，吳迪，等.汽車尾門左右窗框飾板氣輔注塑模具設計[J].中國塑料，2023，37(11):141?148.
[13]雷繼梅.高光三色汽車尾燈燈罩注塑模具設計及工藝參數優化[D].鎮江：江蘇大學，2020.
[14]傅建鋼，趙朋，傅建中，等.電器儀表外殼注塑模具設計[J].塑料科技，2024，52(2):112?115.
[15]楊雪.雙色扁長塑件翹曲變形的數值模擬與多目標優化[D].鎮江：江蘇大學，2019.
[16]王靜，劉雪敏，谷海洋.基于自動脫螺紋的揭蓋式洗發水瓶蓋雙色注塑模設計[J].工程塑料應用，2023，51(10):113?117，131.
