胡玉玲,劉淑梅,廖秋慧,高 沖
( 上海工程技術大學,上海 201620)
摘要:通過三因素三水平正交試驗的設計以及型坯12段非等厚度優化的方法,得到最優工藝參數組合,最終實現吹塑件壁厚合格且均勻性明顯提高。采用Workbench-Polyflow分析軟件進行型吹脹過程的數值模擬[1]。完成9組方案的模擬后,選取12個特征點的厚度值作參考代替整體厚度均勻性,經方差分析得出:工藝參數最優解為吹脹壓力A(0.456MPa)、吹脹時間B(1.210s)、模具運動速度C(0.878m/s)。影響權重大小為B<A<C。為了得到符合實際生產標準的制件,在最優工藝參數的基礎上,進行型坯的非等厚度優化,結果方差降低45%,壁厚均勻性顯著提高,壁厚平均值為0.773mm,最低厚度0.556mm,經生產驗證,產品厚度合格。
關鍵詞:擠出吹塑;正交試驗;數值模擬;非等厚度型坯;工藝優化
0 引言
擠出吹塑過程是1個大變形、大應變的過程,包括型坯成型、型坯吹脹和制品冷3個階段[2]。當型坯與模具型腔接觸時,變化機理極其復雜,導致壁厚不均勻的直接原因是型坯吹脹過程中各部位的形變不一致[3]。1 L墨水瓶是常見的日用品,采用擠出吹塑成型,要求壁厚0.5~1mm。但生產中普遍存在厚度不均的問題,厚度不均將會造成材料的收縮不一致,厚壁位置會在表面出現縮水,凹坑等問題,影響外觀,而且厚壁與薄壁轉接處會產生內應力,影響產品的強度[4]。文章從成型工藝條件的角度出發,探討了其對制品厚度的影響,改善了壁厚不均的情況。
1 三維模型與網格劃分的建立

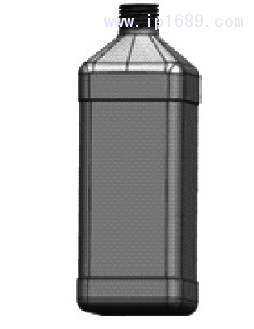

假設熔體是不可壓縮、等溫流動且連續的,其流動遵循質量守恒定律、動量定律、能量守恒定律[5]。常用的1 L墨水瓶幾何模型如圖1所示,高235 mm,瓶口直徑23 mm,最大寬度和長度80mm,假設型坯直徑45 mm,吹脹比為1.78,模具到型坯中心距離為50 mm。假設其為等溫模具,并對型坯和模具進行網格劃分[6],如圖2所示。
2 正交試驗設計及結果
2.1 正交試驗設計
吹脹壓力可以使型坯變形緊貼模具型腔壁,并對產品進行保壓、冷卻[7]。合理的壓力范圍將得到合格的產品。研究壓力大小,吹壓時間和模具運動速度三素對成型制件壁厚的影響。正交試驗方案設計如下:(1)由于實驗條件不易精確控制,并能大致獲取工藝參數的適當取值范圍2個原因[8],將吹塑壓力大小、吹脹時間和模具運動速度三因素分別設計3個水平。各因素水平如表1所示。(2)試驗涉及三因素三水平,不考慮交互作用,采用L9 (33)正交表,正交試驗方案如表2所示。

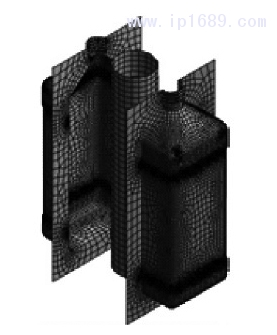

圖 1 三維模型圖 圖2 型坯與模具網格
表 1 正交試驗設計
2.2 有限元數值模擬及結果
2. 2. 1 邊界條件設定
在workbench模塊中,建立2D-shell Geometry 瞬態分析任務,設置流動邊界條件[9]。分析任務包含定義模具和子任務型坯。其中,定義模具包含定義模具區域、接觸條件及模具運動參數,而子任務包含定義型坯區域、流動條件、材料屬性、初始厚度、吹脹壓力等。9組正交試驗方案中,型坯初始厚度設為0.0018 m,重力為-9.81m/s,產品材料HDPE,密度為900g /cm3,黏度為10 000Pa·s,考慮慣性因素。
模具的運動速度是1個隨時間變化的函數,因此,采用漸進函數f(t)—斜坡函數實現模具運動[10],斜坡函數曲線如圖3所示。以方案A1B1C1為例,斜坡函數的參數如圖3、4 所示。

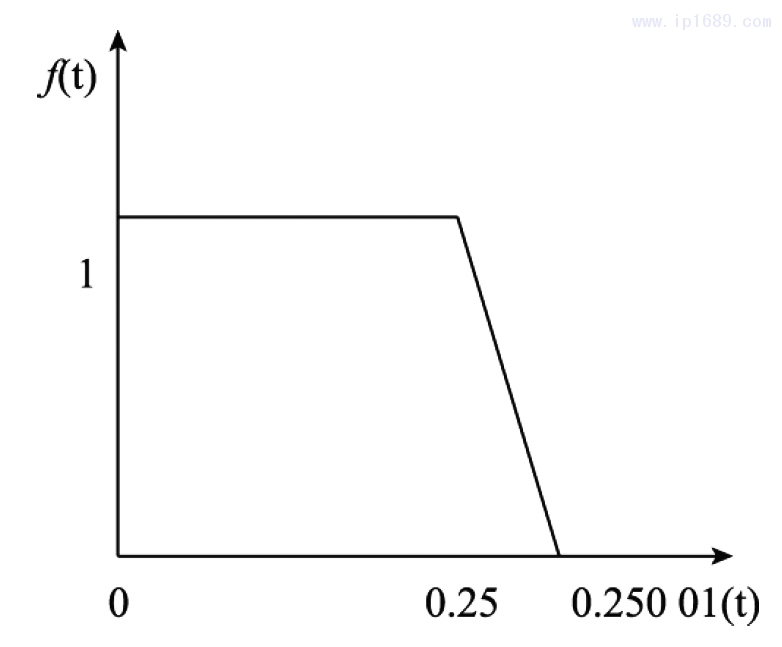

圖 3 模具運動斜坡函數

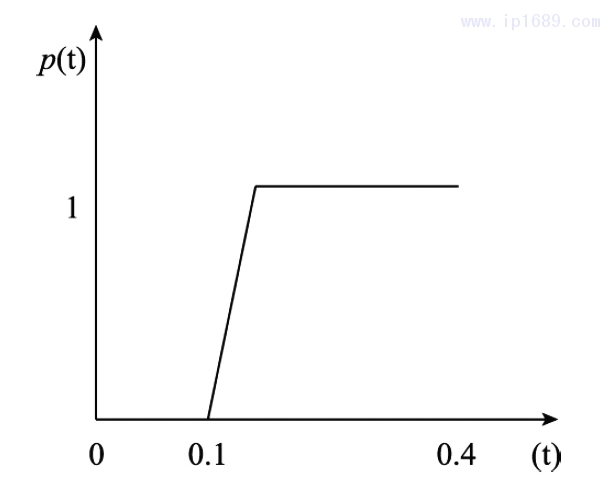

圖 4 壓力斜坡函數
吹脹壓力P(t)同樣采用漸進函數—斜坡函數實現[11]。其中,斜坡函數參數如圖 4 所示。
2.2. 2 數值模擬結果
吹塑過程包括模具合模擠壓型坯和吹塑膨脹2個階段[12]。圖5為A1B1C1擠出吹塑過 程,由圖可知,型坯厚度的變化規律。
此方案吹塑總時間為2s。由圖5可知,吹脹前段時間,型坯形狀變化較明顯,1.33s后,厚度變化較小。等厚度型坯接觸模具的同時,溫度降低,黏度變大,變形程度較小,厚度變化程度較?。?3]。所以先接觸模具的型坯厚度較大[14]。相反,后接觸模具的拐角位置繼續變形,厚度不斷減小,因而形成厚度不均勻的情況[15]。
2.3 結果與討論
2.3. 1 厚度分析
最優的制品壁厚分布是評價制品質量最重要的指標之一[16]。12點大致位于瓶身的兩條對稱線上,并根據多次模擬結果得出規律12處是局部厚度的轉折點,即較厚或較薄的位置。采用局部特征代表整體均勻性的方法,具有代表性[17]。表6、圖6均為12個特征點的空間位置。

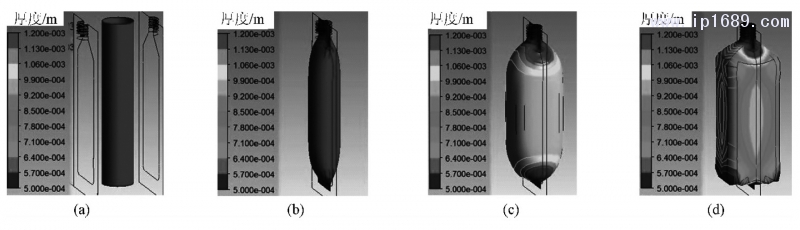

圖 5 A1B1C1 方案吹塑過程
(a)0. 01 s (b)0. 25 s (c)0. 31 s (d)1. 33 s

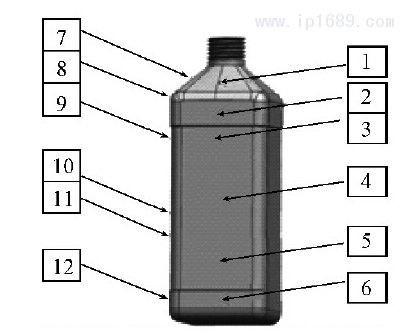

圖 6 12 個特征點的空間位置
表 2 12 個特征點的空間位置

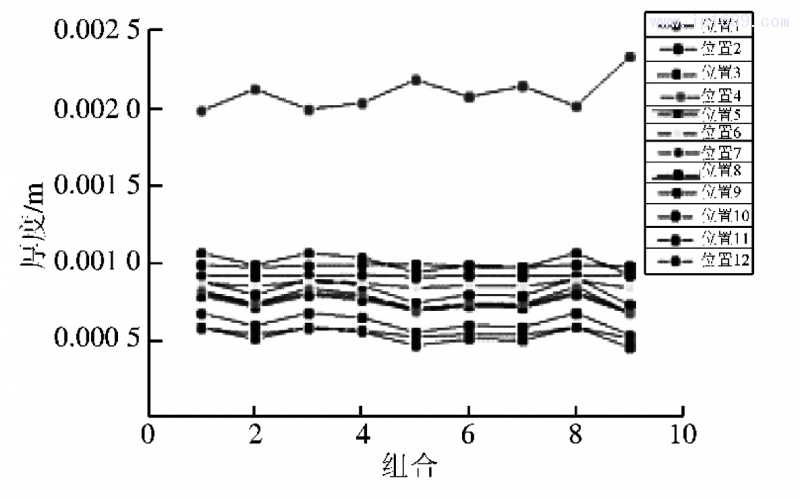

圖7為9組工藝參數12個位置的壁厚變化曲線,虛線代表各壁厚均值。從圖中可以看到成型制件每點壁厚與均值的偏離程度,偏離程度越小,制件壁厚之間的差異越小;偏離程度越大,制件壁厚之間的差異越大[18]。

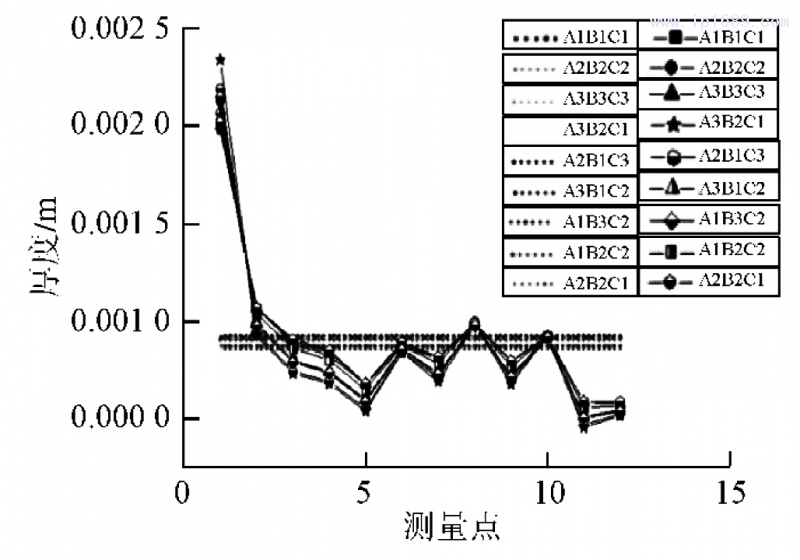

圖 7 9 種方案的 12 個位置的厚度分布情況
12個點的厚度根據均值分為3個水平,點1、2處厚度均大于1 mm;點5、11、12處厚度較薄,點11處只有0.534mm;其余特征點厚度均值在0. 7~1 mm。從圖7中可以看出,A1B1C1、A2B2C2、A3B3C3組中,大部分特征點的壁厚值均在均值以上波動,其余方案則在均值以下波動。A3B1C2組的壁厚值在均值附近波動的頻率是最均勻的。
由圖8可知,除位置1的厚度較大外,其他位置均在0. 5~1mm 范圍內,工藝參數對位置 6、10處厚度變化的影響較小,且不同組合的變化趨勢較為相似,而且,其變形量的變化趨勢也基本一致。
圖 8 12 個位置不同參數組合下的厚度分布情況
2.3. 2 方差分析
9組正交試驗的結果如表3所示,分析了12個特征點的壁厚方差值以及壁厚的均勻性情況。通過極差分析,影響權重為因素B<A<C。

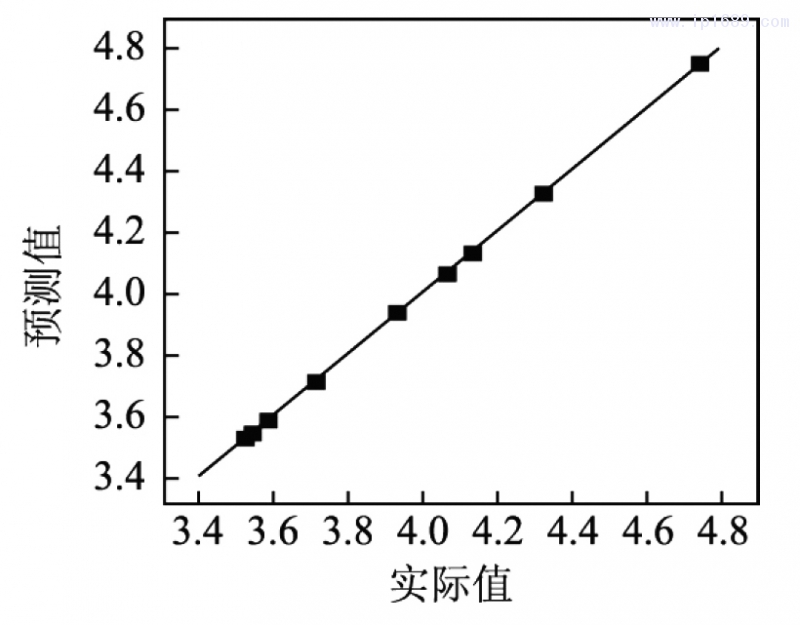

圖9為采用二次方程擬合的曲線,擬合度為0.99,預測值與實際值較為一致。最終得到試驗最優工藝參數,吹脹壓力為0. 456 MPa,吹脹時間為1.210 s,模具運動速度為0.878 m/s。
圖 9 預測值與實際值的對比
3 非等厚度型坯優化
型坯成型過程中,只有拉伸沒有壓縮變形,因此,變形量δ=H型坯/H制件,H型坯為某位置初始型坯厚度,H制件為同一位置制件的厚度[19]。如瓶口部分初始型坯厚度為1mm,得到的制件為1mm,通過公式得到變形量δ=1。同理,得到13段厚度的
變形量。假設每段理想制件厚度為1.8 mm,則H理想型坯=H理想制件×δ,最終確定13段非等厚度理想型坯的厚度值[20],如圖 10 所示。

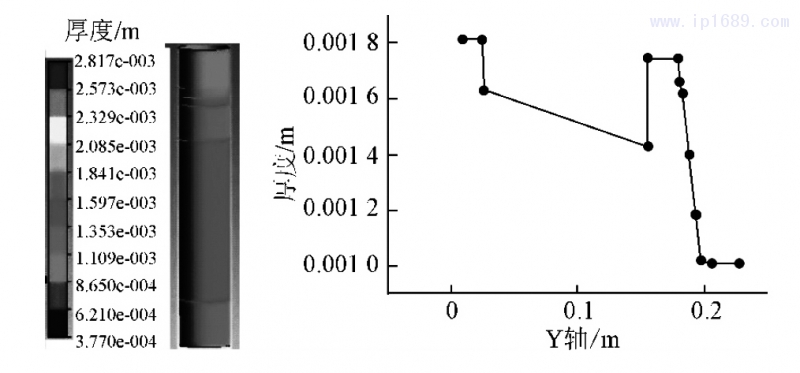

圖 10 13 段非等厚度型坯及各段厚度值
4 生產驗證
通過正交實驗結果得出了最優工藝參數,經過13段非等厚度理想型坯吹脹成型,壁厚方差為1. 94×10-4m2,小于正交試驗的最小方差3.52762×10-4m2,壁厚均勻性顯著提高,壁厚平均值為0.773 mm,最低厚度為0.556 mm,厚度合格。最終優化模型與產品如圖 12 所示。

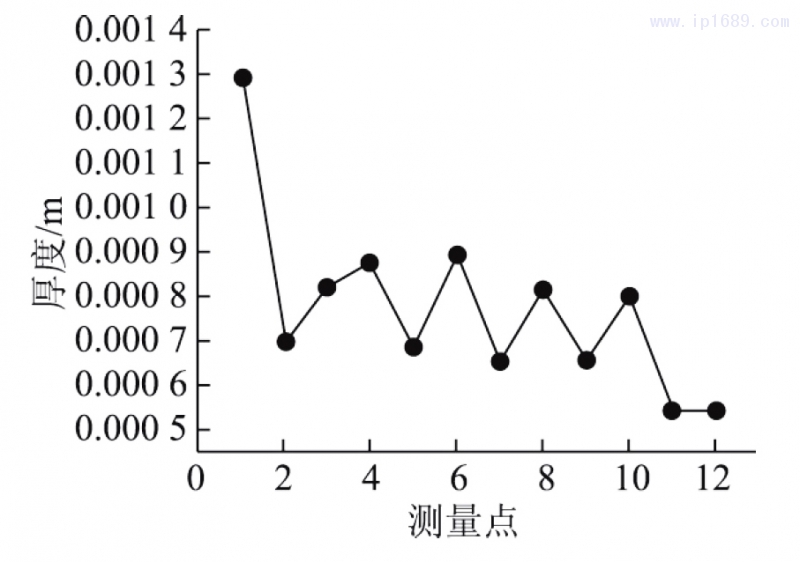

圖 11 制件的 12 個點壁厚值

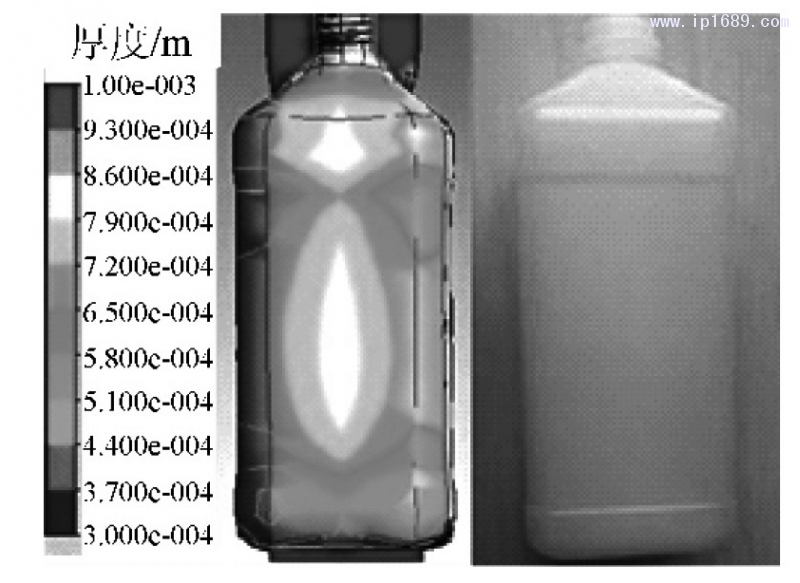

圖 12 模型與制品圖
5 結論
(1)正交實驗為優化制件壁厚實驗提供了合理的工藝參數[21]。通過三因素三水平正交試驗,借助Polyflow軟件模擬9組方案的擠出吹塑過程,取12組特征位置的制品壁厚值,經過方差分析,得到1 L墨水瓶的吹塑工藝最優參數,吹脹壓力為0.456MPa、吹脹時間為1.210 s、模具運動速度為0.878 m/s。
(2)通過正交試驗法得到最優工藝參數,用于指導非等厚度型坯的模擬與生產,進一步提高了產品壁厚均勻性。
參考文獻:
[1]王海民.擠出吹塑成型中壓力的變化對中空工業制件壁厚的影響[D].重慶:重慶理工大學,2010.
[2]任清海,翁楠,耿鐵.注塑制品翹曲變形的影響因素及對策[J].塑料制造,2015(5):69 -72.
[3]張振,朱元吉.基于Polyflow的塑料異型材擠出模頭功能塊流道的設計[J].模具工業,2007(7):61-64.
[4]顧菲菲,朱志松,嚴曉照.噸包裝內膽擠出吹塑成型型坯吹脹的數值模擬[J].現代塑料加工應用,2013,25(1):46-49.
[5]黃虹,王海民,邱方軍,等.擠出吹塑塑料油箱壁厚均勻性的研究與應用[J].塑料科技,2010,38(2):62-65.
[6]黃虹,邱方軍,王海民,等.口模異型化設計在優化擠出吹塑中空工業制件壁厚分布中的研究與應用[J].工程塑料應用,2009,37(12):68-71.
[7]丁小鋒,范存金,周利軍,等.10 mL PP塑料瓶吹塑成型過程仿真分析[J].機電信息,2017(26):22-27.
[8]鐘世云.中空吹塑制品的新進展[J].中國塑料,2003,17 (8 ):9-14.
[9]黃漢雄.工程塑料擠出吹塑的機械與工藝[J].工程塑料應用,1991(3):33-36.
[10 李海梅,高峰,申長雨.吹塑成型發展現狀[J].塑膠工業,2006(3):15-19.
[11 李道喜,李能文,明浩,等.改善擠出吹塑制件壁厚均勻性的幾種方法[J].精密成形工程,2012,4(1):54-57.
[12]錢欣,許王定,金楊福.POLYFLOW 基礎及其在塑料加工中的應用[M].北京:化學工業出版社,2010.
[13]DEBBAUT B,HOMERIN O,JIVRAJ N.A comparison betweenexperiments and predictions for the blow molding of an industrial part
[J].Polymer Engineering and Science,1999,39(9):1812-1822.
[14]吳其曄,巫靜安.高分子材料流變學[M].北京:高等教育出版社,2002.
[15]易婷,焦志偉,楊衛民.擠出吹塑成型初始型坯溫度的數值模擬優化[J].塑料,2016,45(6):69 - 72.
[16]郝晨暉,王婷.中空吹塑成型技術專利分析[J].河南科技,2016(22):56 -58.
[17]黃虹,李軍,陳元芳,等.中小型中空塑件的多管坯擠出吹塑成型技術研究[J].工程塑料應用,2004,32(4):20-24.
[18]PEPLISKI K,MOZERA.Ansys-Polyflow software use to selec the parison diameter and its thickness distribution in blowing extrusion
[J].Journal of Polish CIMAC,2010,5(3):133-142.
[19]蘇龍.對高分子材料的加工成型技術研究[J].信息記錄材料,2017,18(5):43-44.
[20]黃虹,劉春,黃強.中空塑件單管坯擠出-多型腔吹塑工藝研究[J].中國塑料,2004,18(7):54-57.
[21] WANG J,PENG J,CHEN J,et al.Numerical Optimization of theparison thickness of oil drum in extrusion blow molding[J].Advanced Materials Research,2014,881 /882 /883:1455-1459.
