引言
注塑機具有能一次成型外型復雜、尺寸精確或帶有金屬嵌件的質地密致的塑料制品，被廣泛應用于國防、機電、汽車、交通、建材、包裝、農業及日常生活各個領域。注射機二板合模裝置作為20世紀90年代歐洲推出的革新性結構，相比曲肘式鎖模結構，具有容量大、受力理想、結構剛性好、占空間小等特點，使其在大型、超大型領域具有得天獨厚的優勢。
在國內，大型二板注塑機技術較為落后，設備市場競爭力稍顯薄弱，主要體現在合模系統工作的適應性和穩定性，設備運行的節能環保以及液壓控制系統的高效調控等方面。國內規模以上注射機生產廠商主要集中在浙江，如寧波海天、寧波海達、泰瑞機器（杭州）等。近幾年，相關注塑機廠商與研究機構合作，圍繞二板注射機合模機構，在優化設計[1-4]、抱閘設計[5]、性能評價[6-8]、液壓控制[9-10]等方面進行了大量研究，取得了很多成果。
由于合模機構涉及裝配零件較多，影響復雜，工作時的實際受力狀態難以簡單計算，導致合模機構鎖模壽命無法準確預測，進而嚴重影響了合模機構可靠性評價和判斷。本文正是針對以上技術難題，借助有限元數值計算方法，對合模機構進行多體力學有限元建模和分析，明確其鎖模時各部件的應力和變形情況，為下一步研究打下基礎。
?
1.二板式注射機合模機構

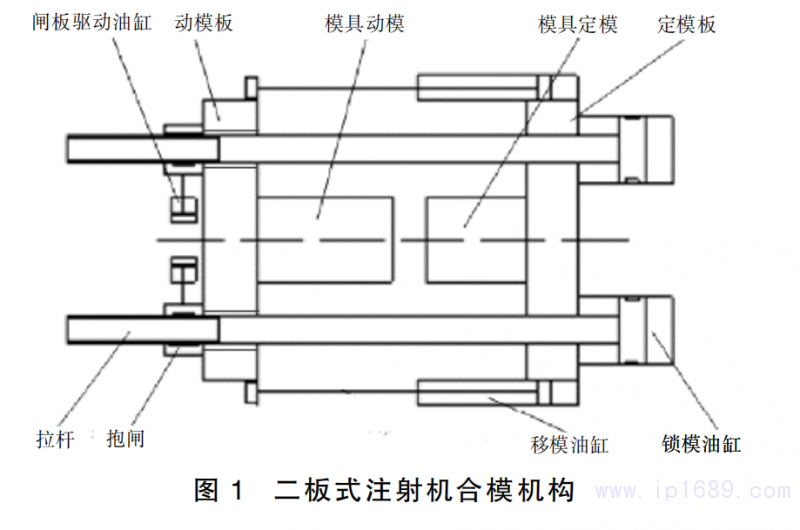

二板合模機構有幾種形式，原理基本一致。圖1所示為一典型二板復合式合模機構，主要由定模板、動模板、鎖模油缸、拉桿、抱閘、閘板驅動油缸、移模油缸組成。合模動作過程：首先移模油缸驅動動模板沿拉桿移動，直至模具閉合；閘板驅動油缸驅動抱閘兩半閘板閉合，抱緊拉桿末端螺紋；鎖模油缸驅動拉桿相對于定模板運動，鎖緊模具。
泰瑞機器股份有限公司研究開發了大型二板注射機產品，如圖2所示。采用擠注式注塑系統、二板直壓式合模系統、節能的伺服電機定量泵液壓系統技術。但是，考慮到水平裝模和加工裝配工藝性，動模板孔與拉桿間隙配合，無滑動支撐作用。動模板后方的抱閘兩半合閉時，抱緊拉桿。
?
2.有限元模型
2.1幾何模型

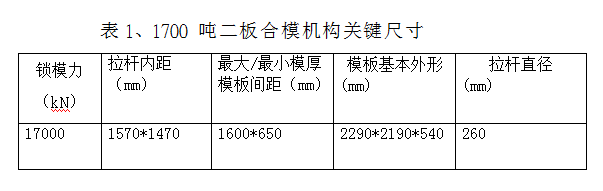

本文以泰瑞1700噸二板注射機合模機構為例進行分析。其關鍵外形尺寸見表1。

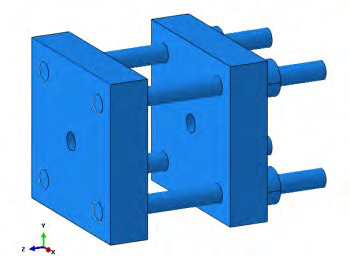

由于大型二板式合模機構整體結構非常復雜,為了使分析更加簡潔又不失真,現對關鍵零部件作必要假設和簡化。去除零件中圓角、螺紋、臺階、螺紋孔等細節，去除了調模裝置和頂出機構。根據表1中基本尺寸，利用Solidworks三維軟件對定模板、動模板、拉桿等進行三維建模，并進行裝配，兩模板間距取1000mm，如圖3所示。將零部件保存為.igs格式文件，導入ABAQUS有限元軟件，作為數值模擬的幾何模型。
?
圖3.簡化幾何模型
?
圖4有限元模型
?
2.2材料參數及網格劃分

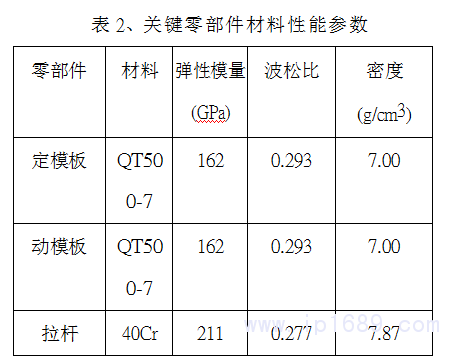

若進行受力分析，需給定零件模型相應的物理力學參數。由于此處模板、拉桿在受力狀態下只產生彈性變形，所以不需要塑性應力應變數據。此外，拉桿可能會由于懸臂狀態產生自重下垂變形，故這里將給定密度值。幾種零件的性能參數如表2所示。
?
?
合模機構三維幾何建模較為復雜,在Abaqus中選取C3D8R減縮實體單元為劃分網格的單元類型，可提高計算速度。綜合考慮到模型三維尺寸大小和模擬計算精度，模板選擇網格大小為100mm，拉桿網格大小為50mm。有限元模型網格劃分情況如圖4所示。
?
2.3邊界條件和載荷
設置定義各零件之間的接觸條件。拉桿通過銅質精密滑動軸承安裝于定模板孔中，兩者之間摩擦較小，忽略其大小，摩擦系數取為0。抱閘安裝于動模板背面，將抱閘裝置與動模板簡化為同一結構體，拉桿與抱閘接觸處施加“綁定”（Tie）約束條件，使其具有相同的軸向行為。
考慮到二板合模機構受力復雜，這里突出關鍵因素，忽略次要因素（如模板的溫度），對模型施加必要的邊界約束和載荷,如圖4所示，具體如下：
（a）定模板固定在床身上，底部固定處可作為完全約束處理；
（b）動模板在軸向可沿導軌上滑動，在豎直方向存在位移約束；
（c）為了模擬鎖模油缸工作時的情況，在拉桿靠近前模板的端面上施加軸向位移約束；
（d）假設模具和模板安裝面積為1000mm*1000mm，鎖模力為17000KN，在定模板和動模板安裝面積上分別加載均布載荷17MPa的壓強；
（e）對四根拉桿施加重力載荷，在y方向上添加重力加速度-9800mm/S2。
最后，建立Step-1分析步，進行有限元模擬計算。
?
3.模擬結果與分析
3.1.變形分析

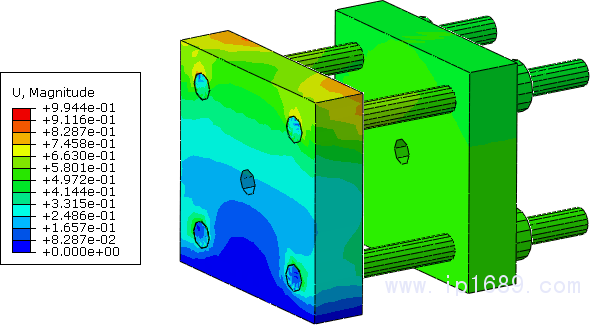

在考慮拉桿重力的情況下，二板合模機構的變形分布圖如圖5所示。由圖可見，合模機構的最大變形量為0.994mm，發生在定模板的頂部內側。這是因為定模板底部完全定位受限，動模板和連桿是固聯的，在定動模板受到模具處的壓力時，定模板變形特別是上部變形最大。
?
?
圖5.合模機構變形分布圖
?
此外，定模板上與拉桿的配合連接處，相比于周圍，孔邊出現了較大的變形量。上面兩孔最大變形在0.8mm，下面兩孔最大變形在0.5mm，這是因為拉桿與孔有相互力的作用。動模板的變形情況比較均勻。
?
3.2.應力分析

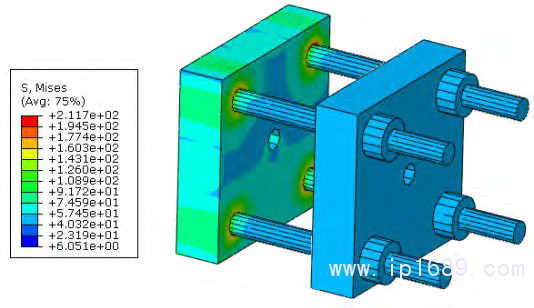

圖6為合模機構的應力分布圖。最大應力為211MPa，發生在拉桿上，集中于拉桿與前模板的連接處。根據拉桿材料強度，該應力值不足以使拉桿發生塑性變形和破壞，所以合模機構是安全的。但是，當合模機構在頻繁的進行合模鎖模注塑動作時，拉桿將成為最有可能發生疲勞破壞的部件。
?
圖6.合模機構應力云圖
?
根據以上合模機構變形和應力分析，前模板在前端面設計連接時可以適當加強。另外，可考慮改善拉桿與前模板的連接配合方案，以減小應力集中。
?
4.結語
對合模機構的零部件進行適當簡化，根據其工作原理，建立了有限元模型；通過有限元模擬分析發現，最大變形發生在定模板頂部，集中應力發生在拉桿與定模板孔連接處；該模擬分析結果，為進一步優化設計提供依據，也為合模機構的壽命預測的打下基礎。
?
