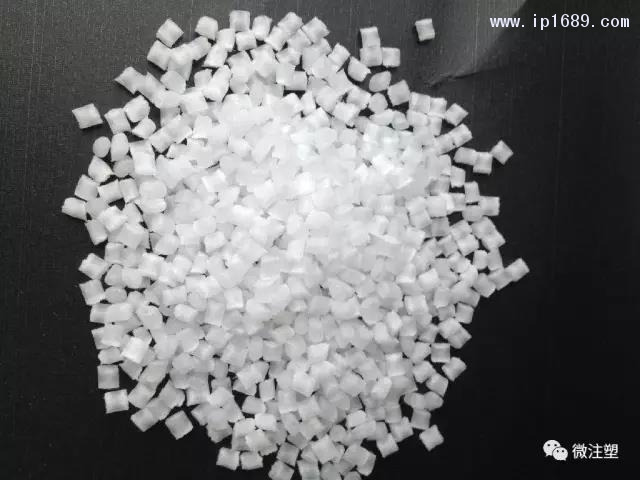

1、密度：PP是所有合成樹脂中密度最小的，僅為0.90~0.91g/cm3，是PVC密度的60%左右。這意味著用同樣重量的原料可以生產(chǎn)出數(shù)量更多同體積的產(chǎn)品。
2、力學(xué)性能：PP的拉伸強度和剛性都比較好，但沖擊強度較差，特別是低溫時耐沖擊性差。此外，如果制品成型時存在取向或應(yīng)力，沖擊強度也會顯著降低。雖然抗沖擊強度差，但經(jīng)過填充或增強等改性后，其機械性能在許多領(lǐng)域可與成本較高的工程塑料相競爭。
3、表面硬度：PP的表面硬度在五類通用塑料中屬低等，僅比PE好一些。當(dāng)結(jié)晶度較高時，硬度也相應(yīng)增加一些，但仍不及PVC、PS、ABS等。
4、熱性質(zhì)：在五大通用塑料中，PP的耐熱性是最好的。PP塑料制品可在100℃下長時間工作，在無外力作用時，PP制品被加熱至150℃時也不會變形。在使用成核劑改善PP的結(jié)晶狀態(tài)后，其耐熱性還可進(jìn)一步提高，甚至可以用于制作在微波爐中加熱食品的器皿。
5、耐應(yīng)力開裂性：成型制品中殘留有應(yīng)力，或者制品長時間在持續(xù)應(yīng)力下工作，會造成應(yīng)力開裂現(xiàn)象。有機溶劑和表面活性劑會顯著促進(jìn)應(yīng)力開裂。因此應(yīng)力開裂試驗均在表面活性劑存在下進(jìn)行。常用的助劑為烷基芳基聚乙二醇。試驗表明PP在表面活性劑浸泡時的耐應(yīng)力開裂性能和在空氣中一樣，有良好的抵抗能力，而且PP的熔體流動速率越小（分子量越大），耐應(yīng)力開裂性越強。
6、化學(xué)穩(wěn)定性：PP的化學(xué)穩(wěn)定性優(yōu)異，對大多數(shù)酸、堿、鹽、氧化劑都顯惰性。例如在100℃的濃磷酸、鹽酸、40%硫酸及其它們的鹽類溶液中都是穩(wěn)定的，只有少數(shù)強氧化劑如發(fā)煙硫酸等才可能使其出現(xiàn)變化。PP是非極性化合物，對極性溶劑十分穩(wěn)定，如醇、酚、醛、酮和大多數(shù)羧酸都不會使其溶脹，但在部分非極性有機溶劑中容易溶解或溶脹。
7、氣密性（氣體阻隔性）：PP對氧氣、二氧化碳和水蒸汽都有一定的透過性，比起尼龍（PA）和聚酯（PET）都有明顯差距，對于高阻隔性塑料，如PVDC、EVOH等就差得更多了。但與其它非塑料材料相比其氣密性還是相當(dāng)好的。通過添加阻隔性材料或在表面涂敷阻隔性塑料，可以大大提高其氣密性。
8、老化性能：PP分子中存在叔碳原子，在光和熱的作用下極易斷裂降解。未加穩(wěn)定劑的PP在150℃下被加熱半小時以上，或在陽光充足的地方曝曬12天就會明顯變脆。未加穩(wěn)定劑的PP粉料在室內(nèi)避光放置4個月也會嚴(yán)重降解，散發(fā)出明顯的酸味。
在PP粉料造粒之前加入0.2%以上的抗氧劑可以有效地防止PP在加工和使用過程中的降解老化?？寡鮿┓譃橛坞x基鏈反應(yīng)終止劑（也稱主抗氧劑）和過氧化物分解劑（也稱輔抗氧劑）兩大類，主、輔兩類抗氧劑的合理配合，將會發(fā)揮良好的協(xié)同效果。
目前推薦使用的B215抗氧劑就是主抗氧劑1010（酚類）和輔抗氧劑168（亞磷酸酯）按1：2的比例復(fù)配而成的。為防止光老化需要在PP中加入紫外線吸收劑，它可將波長290~400nm的紫外線吸收激化轉(zhuǎn)化為沒有破壞性的較長波長的光線。對于埋在土壤中或在室內(nèi)避光使用的PP塑料制品僅加入主輔抗氧劑即可，無須加入紫外線吸收劑。
9、電性能：PP屬于非極性聚合物，具有良好的電絕緣性，且PP吸水性極低，電絕緣性不會受到濕度的影響。PP的介電常數(shù)、介質(zhì)損耗因數(shù)都很小，不受頻率及溫度的影響。PP的介電強度很高，且隨溫度上升而增大。這些都是在濕、熱環(huán)境下對電氣絕緣材料有利的。另一方面PP的表面電阻很高，在一些場合使用必須先進(jìn)行抗靜電處理。
10、加工性能良好：PP屬于結(jié)晶型聚合物，不到一定溫度其顆粒不會熔融，不像PE或PVC那樣在加熱過程中隨著溫度提高而軟化。一旦達(dá)到某一溫度，PP顆粒迅速融化，在幾度范圍內(nèi)就可全部轉(zhuǎn)化為熔融狀態(tài)。
PP的熔體粘度比較低，因此成型加工流動性良好，特別是當(dāng)熔體流動速率較高時熔體粘度更小，適合于大型薄壁制品注塑成型，例如洗衣機內(nèi)桶。PP在離開口模后，如果是在空氣中緩慢冷卻，就會生成較大的晶粒，制品透明度低。果是在水中急冷（如下吹水冷法制薄膜），PP的分子運動被急速冷凍，不能生成晶體，此時的薄膜就是完全透明的。PP的成型收縮率是比較大的，達(dá)到2%以上，遠(yuǎn)遠(yuǎn)大于ABS塑料（0.5%）。
PP的成型收縮率可以隨著添加其它的材料的種類及多少有所變化，這在制作具有配合尺寸的注塑制品時需認(rèn)真加以考慮。（文章來源于網(wǎng)絡(luò)）
聚砜醫(yī)療干粉吸入...
塑料包裝材料的減...
汽車功能鍵觸摸蓋I...
高性能注塑聚丙烯...
